Bétaillères CARGO : une gamme homologuée pour la route

Des bétaillères robustes, sécurisées et confortables

LA NOUVELLE GAMME BÉTAILLÈRES CARGO

Simple et double essieux pose au sol : bétaillères KVRH et KWRH

De 8 à 13 bêtes

Les bêtes entrent et descendent directement grâce à l’abaissement de la bétaillère au sol, à l’aide de vérins situés sous le châssis.

Les avantages de ce système :

• Un dispositif très compact diminuant de 40% la largeur des passages de roues
• Une absence de pont permettant une meilleure montée du troupeau
• Une absorptions des chocs liés aux irrégularités de la route par deux boules d’azote assurant le confort des animaux

• Prédisposées de série pour recevoir les options de cloisons intérieures (hors KVRH 5.4)

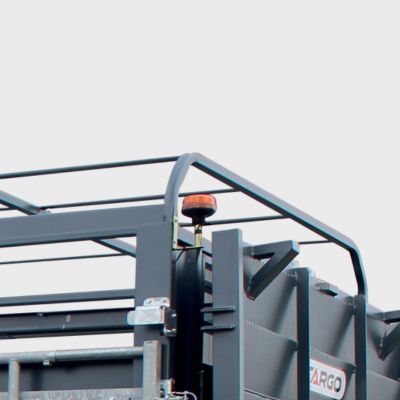

• 6 à 8 arceaux en tube de 40 x 40 mm de série pour recevoir une bâche
• Nervures horizontales de renfort
• Boules d’azote situées à l’avant pour facilité l’accès
• Flèches fixe ou à ressorts (pour KWRH et modèles 40 km/h)
• Béquille démultipliée rabattable sur KVRH ou COMPAS (hydraulique tracteur) sur KWRH
• Côtés avec 3 plis soudés en continu apportant rigidité et robustesse à la caisse
• Prédisposées de série pour recevoir le système de barrières coulissantes

Simple essieu : bétaillères KVS (standard) et KVR (renforcée)

De 7 à 11 bêtes

Cette bétaillère compacte et polyvalente est idéale pour le transport des animaux. Sa conception double châssis lui assure une stabilité et une résistance optimales sur la route. Selon les modèles, deux types de ponts sont disponibles : ponts rabattables assistés par vérins à gaz ou par vérins hydrauliques.

• Cloison intérieur tôlée peinte type poids lourd, coulissante sur rail (en option sur KVR uniquement)
• Bâche robuste (en option sur KVR uniquement à commander d’usine)

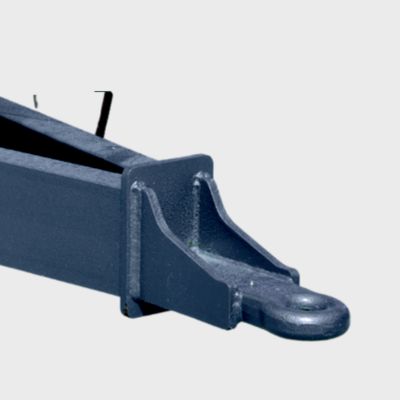

• Flèche fixe ou à ressorts selon les modèles
• Béquille à manivelle sur KVS ou démultipliée rabattable sur KVR ou béquille COMPAS (en option)
• Jeu de barrières 5 lisses coulissantes sur rails extérieurs (en option sur KVR)
• Feux arrières LED
• Pont arrière rabattable hydrauliquement avec option panneaux assistés par vérins à gaz (sur KVR uniquement)
• Fermeture automatique des portes

Double essieu : bétaillères KWR

De 11 à 15 bêtes

Conçues sans passage de roues, les modèles KWR FP bénéficient d’un espace de chargement complet sans obstacles pour le plus grand confort des animaux.

Constituée d’un châssis flottant, d’un châssis porteur en tube et de traverses de renfort en tube, cette conception unique donne l’avantage d’avoir :

• Une rigidité totale de l’ensemble
• Un confort amélioré pour les animaux grâce à la flèche suspendue par ressort
• Un meilleur confort sur route grâce à l’essieu tandem

• Fermeture automatique des portes
• Pont arrière rabattable hydrauliquement 2.40 x 1.90 m
• Prédisposées de série pour recevoir le système de barrières coulissantes
• Essieu tandem KWR FP ou tandem inversé KWR
• Béquille COMPAS (hydraulique tracteur)
• Prédisposées de série pour recevoir les options de cloisons intérieures

Un équipements complet d’origine !

Le châssis et le fond en tôle larmée

La structure est constituée d’un châssis porteur sur lequel est soudé un cadre support de plancher, équipé de traverses de renfort en tube, garantissant rigidité, confort pour les animaux et absorption optimale des secousses.

Conçu en tôle larmée 4/6 mm, le plancher repose directement sur les traverses du châssis. Ses bords relevés, soudés en continu aux côtés, permettent de :

• Renforcer l’ensemble châssis/côtés
• Supprimer les risques d’infiltration à l’origine de la corrosion
• Faciliter le nettoyage

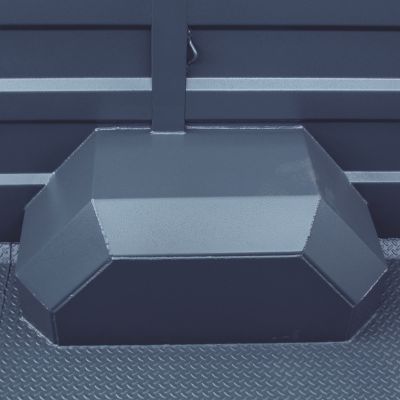

Les passages de roues, compacts et chanfreinés, protègent les animaux des blessures.

La caisse

Les côtés sont fabriqués en tôle avec 3 nervures horizontales. Les panneaux mesurent 1.40 m de haut avec une épaisseur de 20/10e renforcés par des poteaux verticaux apportant à la bétaillère une parfaite rigidité de l’ensemble (châssis/ côtés). La caisse est ceinturée par des arceaux soudés, pouvant supporter la cloison mobile ainsi qu’une bâche en option (à commander d’origine).

Les portes arrière

Les portes arrière à large ouverture sont équipées d’une fermeture automatique de série sur l’ensemble de la gamme. Indépendantes et renforcées, elles sont conçues pour résister à la poussée des bovins.

Grâce à son verrouillage multi-positions, la bétaillère CARGO offre une sécurité optimale lors des manœuvres. L’indexeur bloque la porte à trois angles différents et la verrouille automatiquement à 90° en cas d’ouverture brusque, protégeant ainsi l’éleveur tout en facilitant la manipulation.

Le portillon latéral

Le portillon latéral se verrouille automatiquement et présente une largeur de 0,97 m sur toutes les gammes. Sa poignée supérieure reste accessible depuis l’intérieur en cas de besoin. Un marchepied est présent de série.

Autres caractéristiques

Attaches intérieures (4 à 8 selon les modèles)

Options et finitions pour plus de confort

La finition en aluminium

La conception reprend le principe des bétaillères tout acier, avec un double châssis et des traverses de renfort. La différence réside dans l’ajout d’un plancher en bois imputrescible de 18 mm d’épaisseur, sur lequel vient se fixer le plancher en aluminium. Ce système innovant permet non seulement de renforcer la robustesse et la durabilité de l’ensemble, mais également de réduire le bruit de 27% par rapport à un fond tôlé classique, améliorant ainsi le confort pour les animaux transportés.

Les avantages :

• Nettoyage plus rapide et développement microbien limité (idéale pour les CUMA)
• Élimine le bruit au chargement et le glissement des animaux
• Évite le paillage
• Longévité accrue

Fond et côtés alu (uniquement sur KWR et KWRH)
Disponible uniquement sur les modèles double essieu, ce montage reprend le principe des modèles à fond alu : plancher en bois imputrescible de 18 mm sur traverses larges, recouvert d’aluminium larmé antidérapant (4/5,5 mm). Les côtés en aluminium larmé (1,40 m) sont soudés et boulonnés au cadre acier, assurant une solidité supérieure à une fixation par rivets.

La finition en résine

Cette option, disponible sur tous les modèles, peut être appliquée sur les bétaillères CARGO afin de réduire le stress des animaux lié au bruit et de rendre le plancher antidérapant. Elle est composée de copeaux de caoutchouc, avec une épaisseur d’environ 18 mm. Grâce à cette configuration, le bruit est diminué d’environ 13% par rapport à un fond standard.

Les barrières extérieurs

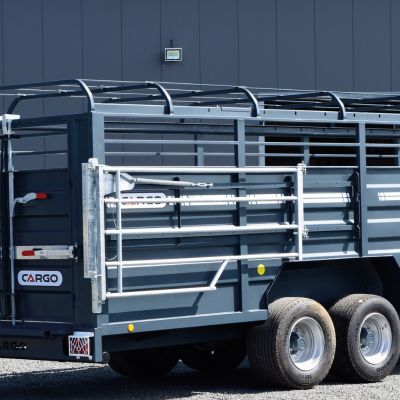

Ces véritables barrières d’herbage permettent de créer un couloir de contention pour faciliter le chargement des animaux. Selon le modèle, elles sont disponibles en version coulissante sur rails ou fixées sur chapes :

• Coulissantes sur rails extérieurs : barrières extensibles de 3/4 m ou 4/5 m, montées sur un rail extérieur. Un support oscillant permet d’abaisser la barrière près du sol pour mieux canaliser les animaux.
• Fixées sur chapes : barrières extensibles de 3/4 m ou 4/5 m, fixées par des chapes simples. Avec l’option pivots, elles peuvent s’incliner parallèlement au pont de la bétaillère, limitant le passage des jeunes bovins.

Barrière fixées sur chapes avec pivot d’inclinaison

Les cloisons intérieures

Les cloisons intérieurs sont disponibles selon les modèles, pour faciliter le transport d’animaux lorsque la bétaillère n’est pas pleine ou pour séparer les animaux.

Cloison poids lourds, coulissante sur rail
Elle se déplace facilement sur toute la longueur de la caisse et permet le passage au dessus des ailes grâce à ses trappes latérales réglables. Ses roulements guidés dans les rails assurent une manipulation sans effort. Une indexation tous les 50 cm avec blocage protège l’utilisateur en cas de recul des animaux. Les 2 portes s’ouvrent indépendamment et se ferment automatiquement, préservant la sécurité de l’opérateur.
